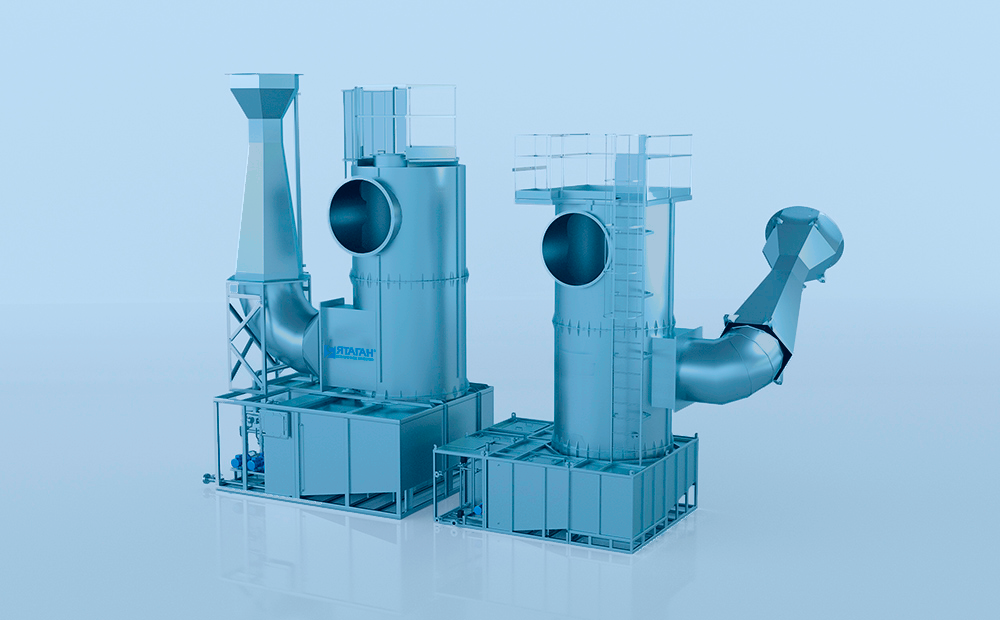

Скруббер Вентури «Ятаган»

Области применения

Скруббер Вентури «Ятаган» эффективно удаляет пылевые и газовые загрязнения из воздуха, удаляемого вытяжными системами, и используется в самых различных отраслях промышленности, включая:

• системы аспирации на рудоподготовительных и обогатительных предприятиях;
• доменные и сталеплавильные цеха металлургических заводов;
• тепловые электростанции — для очистки продуктов сгорания и пылегазовых выбросов;
• литейные производства и участки с высокой температурой выбросов;
• предприятия, работающие с цементом, известью, гипсом и сухими смесями, включая фасовочные линии;
• производство муки, комбикормов, сахара и других сыпучих продуктов;
• деревообрабатывающая промышленность и производство пиломатериалов;
• объекты, требующие улавливания специфических веществ, включая хлорид лития.

Принцип действия скруббера Вентури «Ятаган»

Скруббер Вентури «Ятаган» представляет собой высокоэффективное устройство для очистки воздуха от пыли и загрязняющих веществ, основанное на принципах гидродинамики и механики жидкости.

1. Входной патрубок: Загрязнённый воздух поступает в скруббер через входной патрубок, где его скорость и турбулентность увеличиваются.
2. Трубка Вентури: Далее воздух проходит через сужающуюся часть устройства — трубку Вентури, где происходит значительное ускорение потока. В этот момент в поток вводится вода через форсунки, что приводит к её дроблению на мелкие капли.
3. Интенсивное смешивание: Высокая скорость и турбулентность потока способствуют интенсивному взаимодействию между каплями воды и частицами пыли. Мелкие частицы пыли захватываются каплями воды, образуя более крупные агрегаты.
4. Расширяющаяся секция: После сужающейся части поток воздуха входит в расширяющуюся секцию, где его скорость снижается. Это позволяет каплям воды с частицами пыли оседать, образуя осадок.
5. Отделение и вывод: Осевшие частицы удаляются из системы с помощью каплеуловителя, а очищенный воздух выводится через выходной патрубок.
6. Регенерация жидкости: Собранная жидкость может быть возвращена в систему для повторного использования, что повышает экономичность и экологичность процесса.

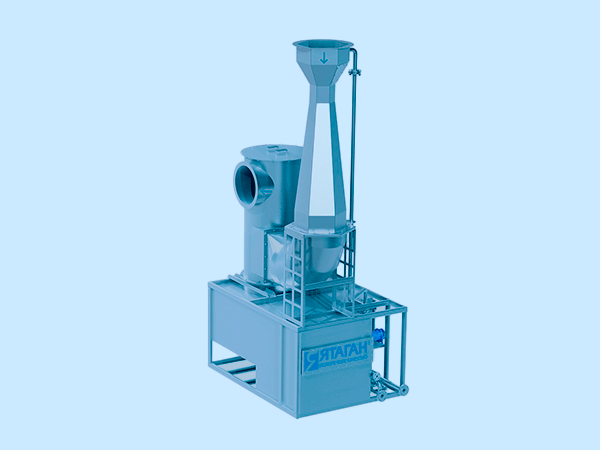

Устройство скруббера Вентури «Ятаган»

Скруббер Вентури «Ятаган» представляет собой комплексное оборудование, состоящее из нескольких ключевых узлов, обеспечивающих эффективную очистку воздуха.

Основные компоненты:

1. Труба-коагулятор

Труба-коагулятор включает корпус, форсунку с водоподающей трубкой и водяную камеру, обеспечивающую пленочное орошение внутренней поверхности конфузора.

• Корпус сварной, состоит из водоподающего патрубка, конфузора, горловины и диффузора.
• Вода подается через форсунку с отбойником, расположенную по оси трубы. Для удобства обслуживания форсунка соединена с трубой разъёмным соединением.
• Водяная камера равномерно орошает внутреннюю поверхность конфузора пленкой воды, что предотвращает образование шлама на границе сухих и влажных поверхностей.
• Камера герметична или оборудована гидрозатвором для предотвращения подсоса воздуха.
• Предусмотрены штуцеры для опорожнения и очистки камеры, а также металлические крышки для защиты сверху.
• Для контроля работы установлены штуцер для дифманометра, отверстия для отбора проб воздуха и люк для осмотра.

2. Каплеуловитель

Каплеуловитель выполнен по принципу циклона с водяной пленкой для отделения влаги и взвешенных частиц.

• Состоит из корпуса с воздухоподводящим патрубком и воздухоотводящей улиткой, присоединённой к верхнему фланцу.
• Направление выхода воздуха регулируется, возможны различные углы поворота.
• В нижней части расположен фланец с гидрозатвором для отвода осадка.
• Для промывки каплеуловителя предусмотрены сопла с подачей воды через кольцевой коллектор.
• В корпусе установлен смотровой люк для контроля работы сопел.
• Гидрозатвор оснащён штуцером для взмучивания и промывки осадка.

• Каплеуловители выпускаются с правым и левым направлением вращения воздуха.

3. Соединительные элементы

Для связки трубы-коагулятора и каплеуловителя используется сварной прямоугольный отвод с переходным листом и фланцем.

Преимущества скруббера Вентури «Ятаган»:

Скруббер Вентури «Ятаган» демонстрирует высокую эффективность очистки воздуха от мельчайших частиц пыли размером менее 1 микрона. Он успешно конкурирует с такими продвинутыми пылеуловителями, как рукавные фильтры и электрофильтры, при этом обладая рядом уникальных достоинств.

Ключевые преимущества:

• Абсорбция газообразных веществ — промывочная жидкость эффективно поглощает вредные компоненты из воздушного потока.
• Работа с горячими газами — установка сохраняет высокую эффективность при очистке высокотемпературных выбросов.
• Отсутствие засорения и минимальное обслуживание — не требует регулярной очистки и замены фильтрующих элементов.
• Очистка влажных газов — отлично справляется с потоками воздуха с повышенной влажностью.
• Безопасность эксплуатации — применяется в условиях риска возгорания и взрывов очищаемых газов.
• Универсальность — помимо очистки, способен увлажнять и охлаждать воздух.

Скруббер эффективен для удаления минеральной пыли, включая до 15% слипающихся и цементирующихся веществ. При этом его рекомендуется использовать там, где отсутствуют агрессивные к обычной углеродистой стали химические соединения в вентиляционных выбросах.

Установка обычно монтируется перед системой побуждения тяги в помещениях с положительной температурой. При эксплуатации на холоде требуется теплоизоляция и меры по предотвращению замерзания воды и шлама — утепленные укрытия, система быстрого слива жидкости и т. п.

Дополнительные преимущества:

• Постоянно высокая эффективность фильтрации
• Обеспечение пожарной безопасности
• Экономичный расход воды и электроэнергии
• Простота технического обслуживания
• Компактность и малый вес конструкции
• Отсутствие необходимости в расходных материалах
• Невосприимчивость к качеству воды
• Легкость сборки и монтажа

Эффективность работы скруббера Вентури «Ятаган»:

Ключевым фактором высокой эффективности и надежной работы скрубберов Вентури является правильное инженерное проектирование, включающее точный расчет размеров и форм всех компонентов установки.

Если допустить ошибку, например, выбрать скруббер меньшего, чем требуется, размера, это существенно снизит его производительность и создаст постоянные эксплуатационные трудности для предприятия.

Компания «Ятаган» обладает многолетним опытом в подборе, проектировании, производстве, монтаже и сервисном обслуживании скрубберов. Мы реализуем комплексные решения по очистке воздуха «под ключ» — от разработки технической документации до ввода оборудования в эксплуатацию с подтверждением соответствия проектным параметрам и гарантией заявленной эффективности.

Технические характеристики скруббера Вентури «Ятаган»

Коммерческие условия

• Гарантийный срок 2 года
• Доставка
• Помощь в подборе
• Возможен выезд консультанта на производство
• Наличие сервисной службы для монтажа и обслуживания
• Оборудование возможно приобрести в лизинг. Подписан договор со Сберлизинг.
